Heben, Verbinden, Befestigen, Betonhülse aus hochwertigem Stahlfertigteil

Die Laufhülse kann vielseitig im vorgefertigten Betonbau verwendet werden, beispielsweise für Balken, Binder, Wände und Böden, Leitplanken usw. Um die Festigkeit auf den Beton zu übertragen, müssen die gebogenen Stahlstangen mit Kunststoffkappen darin in die Löcher eingesetzt werden.

1.Produkteinführung

Am gebräuchlichsten ist die Vergusshülse für Stahlstabfugen, gefolgt von der Hebehülse.

Lifting, Connecting, Fixing, High Quality Steel Precast Concrete Sleeve12

2.Produktparameter (Spezifikation)

Hebesockel

Gerade Hülsen werden häufig im vorgefertigten Betonbau verwendet, beispielsweise bei Balken, Bindern, Wänden und Böden, Geländern usw. Um die Festigkeit auf den Beton zu übertragen, müssen die gebogenen Stahlstangen mit Kunststoffkappen darin in die Löcher eingesetzt werden.

Größe	Ziehen	Spezifikation (mm)
Größe	(kg)	Länge
Runde 12	500	40
Runde 16	1200	54
Runde 20	2000	69
Td24	2500	78
Td30	4000	103
Td36	6300	125
Rd42	8000	145
Rd52	12500	195

Andere Längen können nach Ihren Wünschen angepasst werden

Sicherheitsfaktor 3:1

Edelstahl SS304, SS316 kann auch entsprechend den Anforderungen angepasst werden

Robuste Fußankerbuchse

Load-Gruppe	Sicherheitslast	Spezifikation (mm)
(Tonne)	(Tonne)	Länge	Drahtseildurchmesser
Runde 12	1.3	130	10
Runde 16	2.5	200	14
Runde 20	4.0	258	18
Td24	5.0	325	20
Td30	7.5	400	24
Td36	10.0	475	28
Td42	12.5	550	34
Rd52	15.0	575	34
Andere Längen können nach Ihren Wünschen angepasst werden Sicherheitsfaktor 3:1

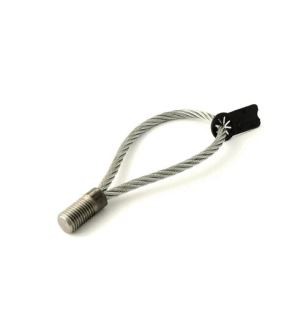

Hebeschlaufe

Größe	Spezifikation (mm)
Größe	Länge	Stahlseildurchmesser	Gewindelänge
M/Rd12	155	6	20
M/Rd16	155	8	24
M/Rd20	215	10	33
M/Rd24	255	12	36
M/Rd30	300	14	54
M/Rd36	340	18	67
M/Rd42	425	20	78
M/Rd52	480	24	95

3.Produktmerkmal und Anwendung

Lifting, Connecting, Fixing, High Quality Steel Precast Concrete Sleeve62

1. Aufgrund der optimierten Größe sind die neuen Hülsenaufhänger sehr schlank und eignen sich besonders für vorgefertigte dünnwandige Bauteile. Das Hebesystem wird mit einem Spezialhebezeug oder einem Klapphebezeug angehoben. Alternativ können Sie den Adapter einschrauben und die Bauteile mit einem Universalspreizer in Sekundenschnelle anheben und transportieren

2. Die Tragfähigkeit des Hülsenaufhängers wird verbessert. Im Vergleich zu den vorhandenen Hülsennieten bietet es weitere Vorteile und seine Tragfähigkeit wird auf 250 kN erhöht. Die Hülse hat eine Schraubenmutter, um das Eindringen von Staub zu verhindern.

3. Die Stahlhülse besteht aus einem Verbindungszylinderkörper, einem unteren Stützrahmen, einem Kraftübertragungsrahmen, einem Kraftaufnahmerahmen, einem Stützsystem, einem Zufuhranschluss und einem Druckentlastungsanschluss; der Verbindungszylinder ist ein Übergangsstückzylinder zum Verbinden der Stahlhülse und des Stahlrings der Abschirmstruktur.

4. Die Stahlhülse besteht aus einem Verbindungszylinderkörper, einem unteren Stützrahmen, einem Kraftübertragungsrahmen, einem Kraftaufnahmerahmen, einem Stützsystem, einem Zufuhranschluss und einem Druckentlastungsanschluss; der Verbindungszylinder ist ein Übergangsstückzylinder zum Verbinden der Stahlhülse und des Stahlrings der Abschirmstruktur.

5. Überprüfen Sie vor dem Anheben, ob die Verstärkung der Aufhängepunktschweißnaht zuverlässig und fest ist und ob die Position des Hebepunkts sinnvoll und machbar ist. Überprüfen Sie, ob die Takelage intakt oder nicht beschädigt ist. Überprüfen Sie, ob die Ausrüstung an Ort und Stelle ist und ob die umgebenden Umweltsicherheitsfaktoren den Hebeanforderungen entsprechen.

4 Anwendungsanzeige
