Was sind vorgefertigte Betoneinsätze und -verbindungen?
Als vorgefertigte Betoneinsätze und -anschlüsse werden Bauteile bezeichnet, die in vorgefertigte Betonelemente eingebettet sind. Sie dienen vor allem der Herstellung von Befestigungs-, Verankerungs- und Verbindungspunkten innerhalb des Betonkörpers.
Diese Komponenten werden in der Regel vor dem Betonieren eingebaut. Nach dem Aushärten des Betons werden sie zu einem integralen Bestandteil des Fertigteils.
Durch die Wahl des richtigen Einlegesystems können Fertigteilwerke das Bohren vor Ort-reduzieren, die Installationsgenauigkeit verbessern und den gesamten Montageprozess effizienter und zuverlässiger gestalten.
-
![Ferrule Loop Insert Spuleneinsätze für Beton]()

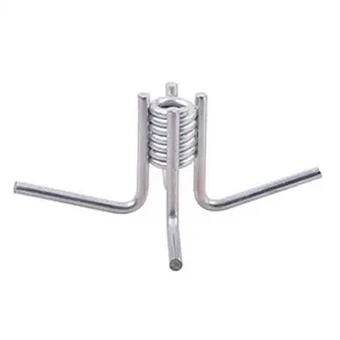

Ferrule Loop Insert Spuleneinsätze für BetonWas ist ein Ferrule Loop Insert? Ferrule Loop Insert ist ein mechanischer Anker, der zur Verstärkung in Betonkonstruktionen verwendet wird. Sie werden häufig zur Verbesserung der Tragfähigkeit und -
![Spulenschleifeneinsatz]()
SpulenschleifeneinsatzCoil Loop Insert ist ein vielseitiger Einsatz, der typischerweise für strukturelle Verbindungen und als Anker für die Aufhängung von Rohren und/oder anderen mechanischen Geräten verwendet wird. Die -
![Spule gerader Schleifeneinsatz]()
Spule gerader SchleifeneinsatzDer Coil Loop Insert wird hergestellt, indem eine Drahtschlaufe an eine aus Stangenmaterial gefertigte Stahlhülse geschweißt wird. Ein Ende der Hülse ist geschlossen, während das andere Ende gebohrt -
![Einbettungsplatten Einbettungsplatten aus vorgefertigtem Betonstahl]()
Einbettungsplatten Einbettungsplatten aus vorgefertigtem ...Platteneinbettungen sind ein wesentlicher Bestandteil der Bauindustrie und können immer dann verwendet werden, wenn Stahl mit einer Betonplatte oder -platte verbunden werden muss. Sie sind ein -
![Spulenschleifeneinsatz Fertigbeton Gerade Schleifenspulen]()
Spulenschleifeneinsatz Fertigbeton Gerade SchleifenspulenCoil-Loop-Einsätze gehören zu den am häufigsten verwendeten Einsätzen in der Betonfertigteilindustrie. Sie sind in den in der Tabelle angegebenen Größen und Stärken sowie in speziellen oder -
![Betoneinsätze Beton-Gewindeeinsätze]()
Betoneinsätze Beton-GewindeeinsätzeVorgefertigte Betoneinsätze sind vor Ort gegossene Kunststoffeinsätze, die für gängige Zubehöranwendungen in vorgefertigten Elementen geeignet sind. Dieser Einsatz nimmt UNC-Gewindebolzen auf.
Haupteinsätze und Verbindungen
Ferrule-Loop-Einsatz
Aderendhülseneinsätze werden in mechanische Anker eingegossen-, die zur Befestigung und Verbindung in Betonfertigteilen dienen. Sie tragen dazu bei, Zug- und Scherkräfte zuverlässig zu übertragen. Bei der Installation sollte der Einsatz senkrecht zur Betonoberfläche platziert werden, wobei die Gewindeöffnung bündig mit der Elementoberfläche abschließt.
Einbettungsplatten
Einbettungsplatten sind Stahlplatten, die vor dem Betonieren angebracht werden. Sie dienen der Verbindung von Stahlbauteilen mit Betonplatten, Betonplatten oder anderen Fertigteilen. Sie können Zug-, Scher- oder kombinierte Lasten übertragen und werden häufig für Stahlrahmen, Fassadensysteme, Aufzugsführungen und vorgefertigte Treppen verwendet.
Beton-Gewindeeinsätze
Beton-Gewindeeinsätze bieten Innengewinde-Befestigungspunkte für Bolzen oder Stangen. Sie werden häufig zur Montage von Geräten, Halterungen, Vorrichtungen und abnehmbaren Abdeckungen in Betonfertigteilen verwendet.
So funktionieren Einlagen in der Fertigteilproduktion
Wählen Sie den rechten Einfügetyp aus
Die Produktion von Fertigteilen beginnt mit der Auswahl des richtigen Einsatzes entsprechend den Lastanforderungen und Anwendungsanforderungen. Gewindeeinsätze werden beispielsweise häufig für Bolzen, Halterungen und Zubehörbefestigungen verwendet, während Einbettungsplatten eher für Stahl{1}}--Betonverbindungen geeignet sind. Die Einsatzgröße, die Gewindespezifikation, das Material und die Einbettungstiefe sollten mit den Projektzeichnungen und Installationsanforderungen übereinstimmen.
Befestigen Sie den Einsatz in der Form
Vor dem Betonieren muss der Einsatz genau in der Form positioniert und fixiert werden. Die richtige Positionierung hilft, Abweichungen zu reduzieren und gewährleistet einen zuverlässigen Verbindungspunkt für die spätere Installation.
Betongießen und Aushärten
Nachdem der Einsatz befestigt ist, wird Beton in die Form gegossen und unter kontrollierten Bedingungen ausgehärtet. Dabei verbindet sich die Einlage mit dem Beton und bildet einen stabilen Befestigungs-, Verankerungs- oder Verbindungspunkt.
Entformung und -Installation vor Ort
Sobald der Beton die erforderliche Festigkeit erreicht hat, kann das Fertigteil aus der Form genommen werden. Vor Ort-können Arbeiter Bolzen, Stangen, Halterungen oder Stahlkomponenten direkt mit dem eingebetteten Einsatz verbinden, was dazu beiträgt, den Bohraufwand zu reduzieren, die Installationsgenauigkeit zu verbessern und den gesamten Montageprozess zu beschleunigen.
Einsätze und VerbindungenVergleich
|
Produkttyp |
Hauptfunktion |
Typische Anwendung |
Am besten für |
|
Ferrule-Loop-Einsatz |
Bietet eingebettete Verankerungs- und Gewindebefestigungspunkte |
Vorgefertigte Wandpaneele, strukturelle Befestigungen, Befestigungssysteme |
Lastübertragungs-, Plattenverbindungs- und Verankerungsanwendungen |
|
Einbettungsplatten |
Verbinden Sie Stahlbauteile mit Betonelementen |
Stahlgerüste, Fassadensysteme, Aufzugsführungen, Fertigtreppen |
Verbindungen von Stahl-zu-Beton und strukturelle Lastübertragung |
|
Beton-Gewindeeinsätze |
Stellen Sie Befestigungspunkte mit Innengewinde für Bolzen oder Stangen bereit |
Gerätemontage, Halterungen, Vorrichtungen, abnehmbare Abdeckungen |
Präzise Zubehörbefestigung und Bolzenverbindung |
Anwendungen von Einsätzen und Verbindungen
Verbindungen vorgefertigter Wandpaneele
In vorgefertigten Wandsystemen werden Einsätze häufig verwendet, um Wandpaneele mit Stahlrahmen, Betonkonstruktionen oder anderen Gebäudekomponenten zu verbinden. Aderendhülseneinsätze und Gewindeeinsätze bieten stabile Befestigungspunkte für Bolzen, Halterungen und verschiedene Verbindungsteile.
Verbindungen von Stahl-zu-Beton
Wenn Stahlbauteile mit Betonwandpaneelen, -platten oder -trägern verbunden werden müssen, werden häufig Einbettungsplatten verwendet. Diese Einsätze eignen sich für Baustahlrahmen, Fassadentragsysteme, Aufzugsführungen und vorgefertigte Treppen.
Installation der Ausrüstung und Halterung
Gewindeeinsätze aus Beton eignen sich gut für die Installation von Geräten, Vorrichtungen, Halterungen und abnehmbaren Abdeckungen. Mit diesen Einsätzen können Installateure Bolzen oder Stangen direkt mit den eingebetteten Befestigungspunkten verbinden, wodurch die Installationsgenauigkeit verbessert und zusätzliche-Arbeiten vor Ort reduziert werden.

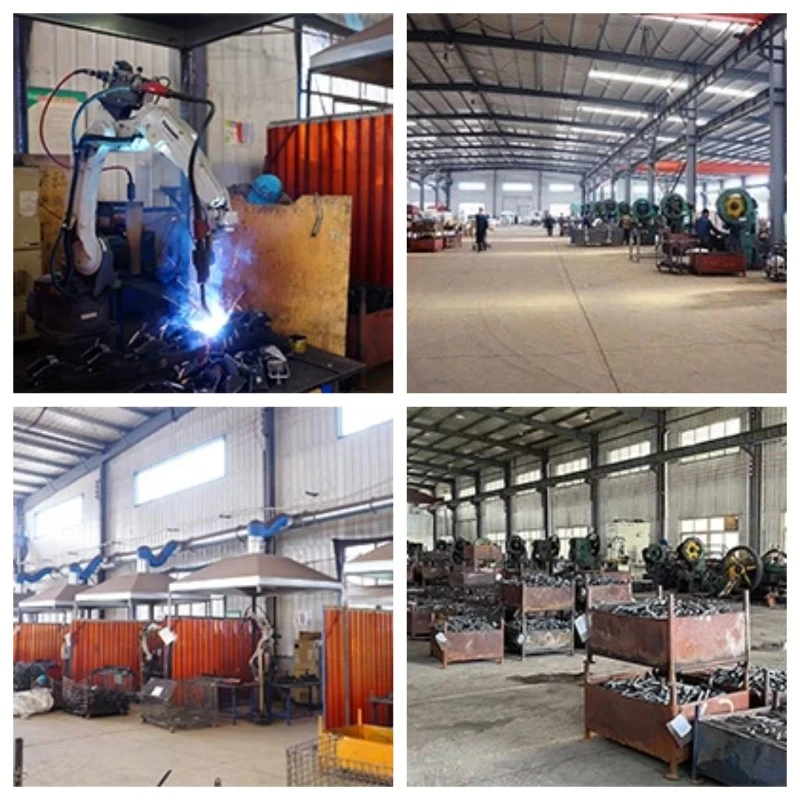

Kundenspezifische Einsätze und Verbindungslösungen
Jedes Fertigteilprojekt kann unterschiedliche Anschlussanforderungen haben. Great Magtech kann sowohl Standardprodukte als auch kundenspezifische Einsätze und Verbindungszubehör auf der Grundlage von Zeichnungen, Mustern oder Projektspezifikationen liefern.
Zu den benutzerdefinierten Optionen gehören:
Materialauswahl für unterschiedliche Festigkeits- und Korrosionsbeständigkeitsanforderungen
Gewindegröße und Gewindetyp passend zu Schrauben, Stangen oder Projektbeschlägen
Einlegelänge und Einbindetiefe entsprechend Betondicke und Belastungsanforderung
Plattengröße und Ankeranordnung für Einbettungsplatten und Stahlverbindungen
Oberflächenbehandlung wie Verzinkung oder andere Schutzbeschichtungen
Schweißkonstruktion basierend auf Anschlusskonstruktion und Fertigungszeichnungen
Verpackungsmethode für sichere Lagerung, Transport und Handhabung vor Ort
OEM- und ODM-Produktion für Händler, Auftragnehmer und Fertigteilwerke
FAQ
F: Wofür werden vorgefertigte Betoneinsätze und -verbindungen verwendet?
A: Vorgefertigte Betoneinlagen und -verbindungen werden verwendet, um Befestigungs-, Verankerungs- oder Verbindungspunkte innerhalb von Betonelementen zu schaffen. Sie werden häufig für Wandpaneelverbindungen, Stahl---Betonverbindungen, Halterungsinstallation, Gerätebefestigung und Rohraufhängungsunterstützung verwendet.
F: Was ist der Unterschied zwischen Gewindeeinsätzen und Ferrule-Loop-Einsätzen?
A: Gewindeeinsätze bieten hauptsächlich Innengewinde-Befestigungspunkte für Bolzen oder Stangen. Zwingenschlaufeneinsätze kombinieren eine Gewindehülse mit einer Verankerungsschlaufe und eignen sich daher besser für Befestigungsanwendungen, die eine höhere Tragfähigkeit oder eine zuverlässige Lastübertragung in Betonfertigteilen erfordern.
F: Wann sollten Einbettungsplatten verwendet werden?
A: Einbettungsplatten sollten verwendet werden, wenn Stahlbauteile mit Wandpaneelen, Platten, Balken oder Fundamenten aus Beton verbunden werden müssen. Sie werden häufig in Stahlkonstruktionen, Fassadentragsystemen, Aufzugsführungen und vorgefertigten Treppen verwendet.
F: Können Einsätze und Verbindungen individuell angepasst werden?
A: Ja. Einsätze und zugehöriges Verbindungszubehör können gemäß Zeichnungen, Mustern, Gewindespezifikationen, Materialanforderungen, Oberflächenbehandlung, Plattengröße, Ankeranordnung und spezifischen Projektanforderungen angepasst werden.
F: Welche Informationen sollte ich für ein Angebot angeben?
A: Sie können Zeichnungen, Abmessungen, Materialanforderungen, Gewindespezifikationen, Oberflächenbehandlung, Menge und Anwendungsdetails bereitstellen. Sollten keine Zeichnungen vorliegen, können uns auch Fotos oder Muster dabei helfen, eine passende Lösung zu empfehlen.
Great Magtech (Xiamen) Electric Co., Ltd. ist einer der professionellsten Hersteller und Lieferanten von Einsätzen und Verbindungen in China und bietet den besten Großhandelsservice. Fühlen Sie sich frei, hochwertige Einsätze und Verbindungen in unserer Fabrik zu kaufen.
